PTC Creo Parametricの図面やスケツチャーで1度未満の角度寸法を作成する方法

本記事ではCreo角度寸法を制御するのコンフィギュレーションオプションminimum_angle_dimensionについて紹介します。

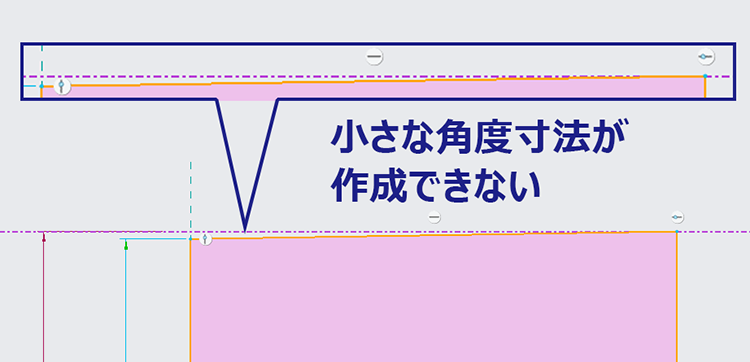

小さな角度寸法が作成できない

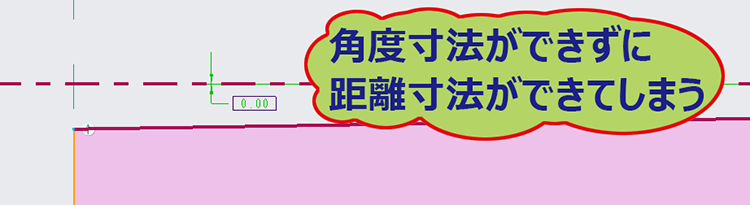

デフォルト設定のPTC Creo Parametricの図面やスケツチャーで1度未満の角度寸法を作成できません。作成しようとすると距離寸法が作成されてしまします。1度未満の角度寸法を作成するにはコンフィギュレーションオプション(config.pro)のminimum_angle_dimensionを設定します。
（注）Creo Parametric 4.0 M070以降の図面には図面設定オプションにもminimum_angle_dimensionを設定します。

minimum_angle_dimension

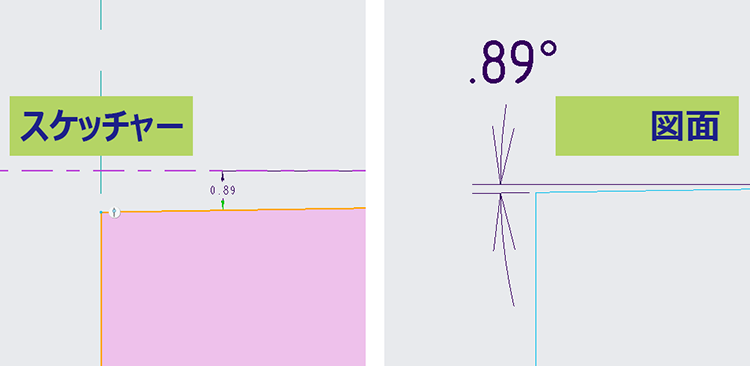

minimum_angle_dimensionは作成できる角度寸法の最小値を決定します。デフォルト値は1となっていますので1度未満の角度寸法を作成できません。一度未満の角度寸法を作成するには値を0.1などに変更します。
例：　minimum_angle_dimension 0.1

(注)このコンフィギュレーションオプションはPro/ENGINEER Wildfire 1.0 製造コード2002360 以降のリリースから利用できるようになりました。
Creo 4.0 M060までのリリースでは、スケッチャーも図面もコンフィギュレーションオプション(config.pro)で制御します。
Creo 4.0 M070以降のリリースでは、スケッチャーはコンフィギュレーションオプション(config.pro)で制御し、図面には図面設定オプションのminimum_angle_dimensionで制御します。
